PYS系列三相动力/照明混合型应急电源采用现代电力电子变换技术及PWM技术,采用最新智能模块、CPU集成控制,具有完善的保护功能,可靠性极强,维护简单方便,该产品为一级负载和特别重要负载用电设备及消防设施,消防应急照明等提供第二或第三电源后备电源。产品广泛应用于各类高层建筑内各种负载以及车载移动电站、人防通道、地下建筑内设施、医院、学校、商场及工业园等各种重要场所。



一、产品原理

PYS系列动力/照明混合型应急电源采用现代电力电子变换技术及PWM技术,采用最新智能模块、CPU集成控制,具有完善的保护功能,可靠性极强,维护简单方便,该产品为一级负载和特别重要负载用电设备及消防设施,消防应急照明等提供第二或第三电源后备电源。



二、产品用途

EPS应急电源为一级负荷消防设施消防应急照明或其它负荷等各种380V/220V用电电器与设备提供应急供电。

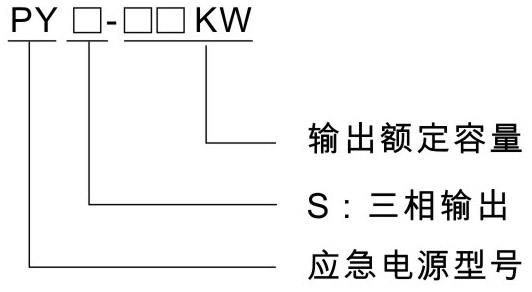

三、型号说明





四、产品特点

1)  CPU控制,纯正弦波输出

2)  采用智能模块,输出平衡稳定

3)  适合感性负载和混合负载

4)  可消防联动,可通过RS232实现智能监控、消防控制

5)  LCDLED显示,故障声光报警,维护方便



五、产品优点

1)  无噪音、无排烟、无公害、无火灾隐患

2)  自动切换,可实现无人值守

3)  节能,非应急供电时,基本不耗电

4)  性能稳定、安全可靠、使用寿命长

5)  与发电机组相比综合造价低、性价比好



六、安装形式

落地式(标准配电柜)















七、PYS系列设计原理图

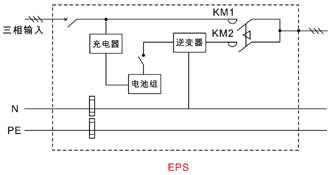

方案一:单电源原理图







说明:

1)当有市电时,市电通过KM1输出,同时充电器对免维护蓄电池充电,当EPS控制电路检测到市电停电或者市电电压过低时,逆变器工 作使KM2吸合,负载由应急电源供电;

2KM1KM2为电气机械互锁,在EPS内。

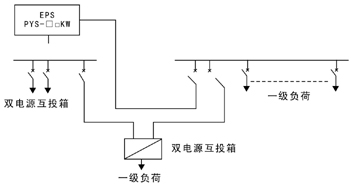

方案二:充当第二路电源双回路原理图







说明:EPS可按上图接法对负载充当第二路电,并且末端互投,此种方式逆变器在有市电时处于未开机状态,当无市电应急时,立即开机有输出,此种方式互投装置在EPS之外。



方案三:双电源原理图











说明:采用此种接线方式可实现一级负荷末端互投,EPS充当第三路电源,此种方式互投装置在本EPS之外。



八、PYS系列接线图(虚线内均在EPS内配置,EPS设备中分别设置NPE接线排或端子)

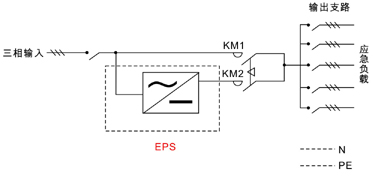

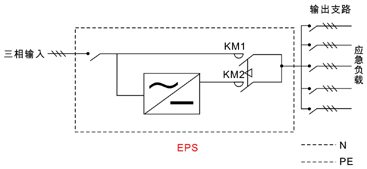

方案一:单电源接线示意图







接线方式:持续型

说明:

1KM1KM2为电气机械互锁,在EPS内;

2)输出支路可在EPS内,属可选件。



方案二:充当第二路电源双回路接线示意图







接线方式:持续型

说明:

1)此种方案的EPS逆变器在有市电时处于关机状态。无市电时,立即投入工作;

2)互投装置在EPS之外。

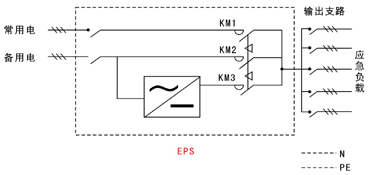

方案三:双电源接线示意图







接线方式:持续型

说明:

1KM1KM2KM3均在EPS内;

2)输出支路可在EPS内。

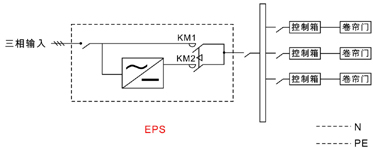

方案四:与多台卷帘门相连接线图







说明:

1)高层建筑中卷帘门不是同时启动,EPS的容量应不小于同时启动的卷帘门电机容量总和的5倍;

2)由于卷帘门的用电量很少,所以若仅带卷帘门时,其电池配置可相应减少。一般可选EPS容量的20分钟备用时间;

3)本EPS是在电路中做为一路电源,在无市电时提供应急输出。

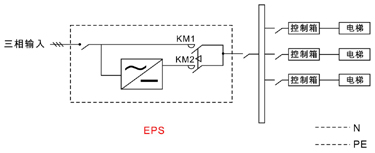

方案五:与多台电梯相连接线图







说明:

1)本EPS只是在电路中做为一路电源,在无市电时提供应急输出;

2)电梯拖动电机应具有变频功能;

3EPS的容量应为电梯总容量的11

4)电梯只能使用PYS系列EPS工作。

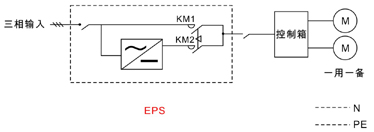

方案六:与一用一备水泵相连接线图







说明:

1)若水泵无任何变频,星三角降压启动等措施,则EPS的容量应为同时工作的水泵电机总容量的7倍以上;

2)若水泵有变频启动,则EPS的容量为同时工作的水泵电机总容量的11

3)若星三角降压启动,则EPS的容量为同时工作的水泵总容量的4倍以上;

4)若水泵有软启动降压措施启动,则EPS的容量为同时工作的水泵总容量的3倍以上;

5)上述水泵可为规格较小的消防水泵、喷淋泵、供水泵等。若规格较大时,建议采用PYS\B系列EPS

6)当用一台EPS带一台或一用一备水泵,放置在末端时,除有第二电源作用,还具有双路互投作用,不需另外加互投装置。

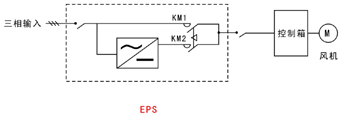

方案七:与风机相连接线图







说明:

1)若风机无任何变频、降压启动,则 EPS 的容量应为同时工作的风机电机总容量的7倍以上;

2)若风机电机有变频启动,则EPS的容量为同时工作的风机电机总容量的11

3)若风机有星三角降压启动,则EPS的容量应同时为风机总容量的4倍以上;

4)若风机有软启动降压措施启动,则EPS容量应为工作的风机总容量的3倍;

5)上述风机可为规格较小的排风机、进风机等,若规格较大时,建议采用PYS\B系列EPS

6)当用一台EPS带一台风机 (或一用一备),放在末端时,除有第二电源作用外,还具有双路互投作用,不需另外加互投装置。

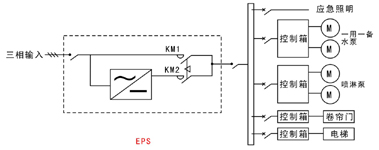

方案八:与配电柜相连混合供电相连接线图







说明:

1EPS容量的选择详见EPS容量计算办法;

2EPS也可与配电柜做在一起;

3)此方式相连互投装置不能在末端。



方案九:做第二路电源与变电所相连接线图







说明:

1EPS输入电源线(即充电线)按照EPS标称容量的10%来计算;

2EPS的容量同与混合供电接线图一致;
